分析阶段完成后，就可以进入面向对象的设计阶段了。面向对象分析主要关心系统的功能和业务，无需关心与计算机实现相关的内容。到了面向对象设计阶段，就要充分考虑系统体系结构、运行环境、编程语言等与计算机实现相关的内容。例如BS架构或CS架构的设计思路和方案就完全不同，在BS架构中，不同的设计框架其设计方案也不完全相同。

在BS架构中，比较流行的设计框架是MVC框架，它将业务逻辑、数据、界面显示分离的方法来组织程序，业务逻辑放到一个部件或模块中。这样做的好处是，当修改用户界面时，不需要重新编写业务逻辑。MVC框架是模型(Model)、视图(View)、控制器(Controller)的缩写，Model可以理解为实体对象，只有属性没有行为，实体对象的所有行为都放置在控制器中；View可以理解为用户界面，如JSP、aspx页面等；Controller是控制器，负责处理与实体对象相关的业务逻辑，并从视图接收和回传数据到视图。

在UML建模语言中，也提供了一种划分类的方式，分为边界类、实体类和控制类。边界类主要用于描述用户与系统之间的交互对象，例如JSP、aspx页面等，边界类与MVC中的视图对应；实体类主要用于描述具体的实体对象，通常映射到数据库表或文件中，实体类与MVC中的模型对应；控制类主要用于描述系统中业务逻辑，例如分析阶段中类的行为，在设计阶段可以放置到控制类中实现，控制类与MVC中的控制器对应。设计类图如下图所示。

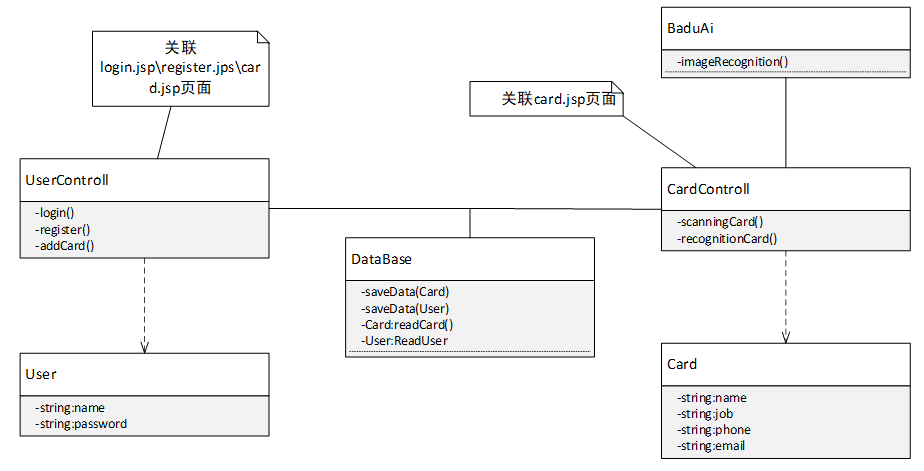

名片识别APP设计类图

在上面的设计类图中，UserControll类和CardControll类是MVC框架的控制器类，login.jsp、register.jsp、card.jsp前端页面是MVC框架的视图，User是MVC框架的实体类。

给出设计类图后，还需要给出控制器类每个业务处理方法的顺序图，以明确业务逻辑处理过程。下面给出UserControll类register（）业务处理方法的顺序图。

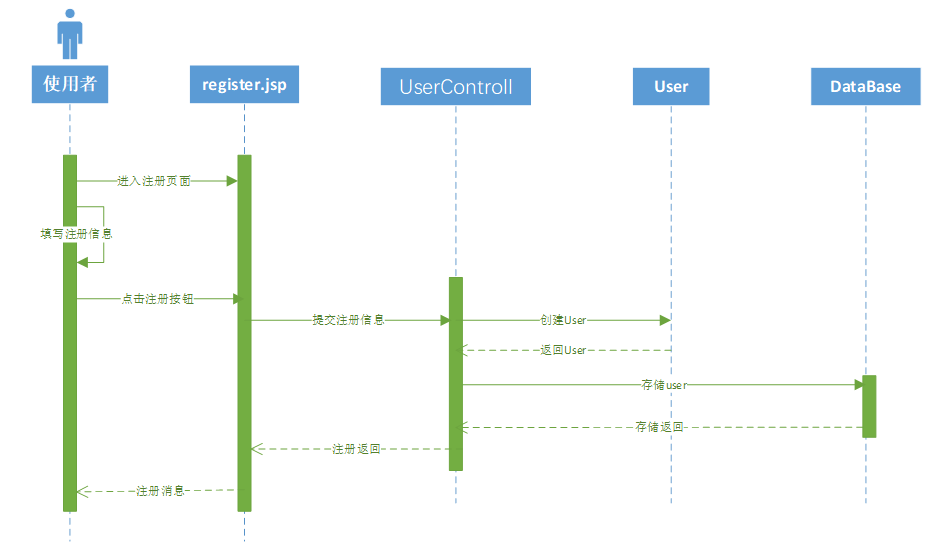

UserControl类register业务处理方法顺序图

上图给出了使用者注册业务逻辑处理过程，整个过程从使用者进入注册页面开始，涉及到register.jsp页面、UserControll对象、User对象和DataBase对象。

在面向对象设计阶段，除了给出设计类图、顺序图等设计模型外，还需要给出数据库设计、界面设计、软件部署等设计模型，在后面的设计课程都会详细讲述，这里就不再一一给出了。

面向对象的编程实现

面向对象的编程实现是在面向对象设计的基础上，将设计阶段的设计模型映射为计算机编程结构。映射工具可以是代码自动化生成工具，代码自动化生成工具可以根据设计类图自动生成类代码。但大部分编码还需要人工来实现，如MVC框架中JSP页面的实现、控制器类的业务逻辑处理代码、服务类的实现代码等。

在面向对象编程过程中，面向对象的封装、继承、多态、抽象等特征已经在设计阶段完成，因此在编程阶段无需考虑对象的封装、继承、多态、抽象等特征的实现。

总结回顾

面向对象开发方法分为面向对象分析、面向对象设计和面向对象编程实现三个阶段。其中最重要的是面向对象分析和面向对象设计两个阶段。面向对象开发方法主要的分析和设计模型是UML建模语言，面向对象分析一般用到UML建模语言的用例图、类图等模型，面向对象设计一般用到UML建模语言的实现类图、顺序图、部署图等模型。
