for循环也可以嵌套，嵌套循环时，必须将被嵌套的循环语句完整地包含在外层循环的循环体内。

1、 认识for循环嵌套结构

for循环嵌套结构是指在一个for循环结构中，再嵌入一个for循环结构。

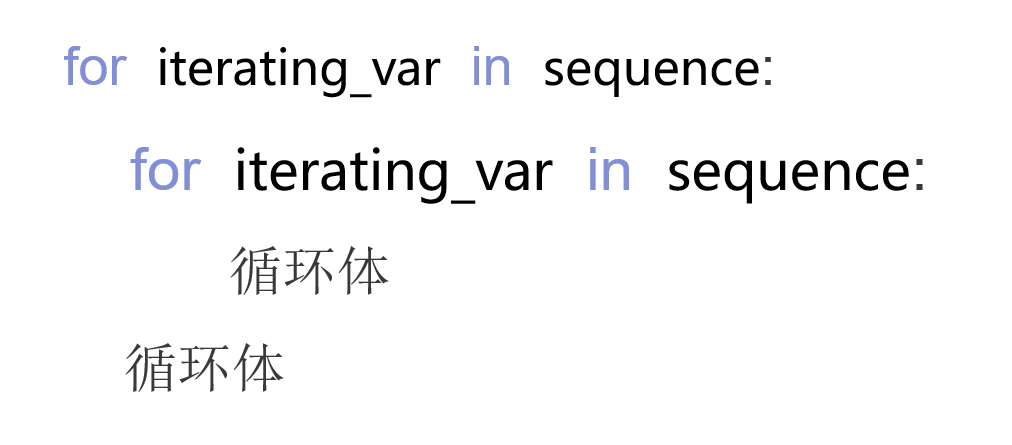

在上面的语法结构中，第一层循环称为外循环，第二层循环称为内循环。首先外循环的第一轮触发内循环，内循环将一直执行到完成为止，然后，外循环的第二轮再次触发内循环，此过程不断重复直到外循环结束，使用嵌套循环时，只有在内循环完全结束后，外循环才会执行下一趟循环。

2、  输出九九乘法表

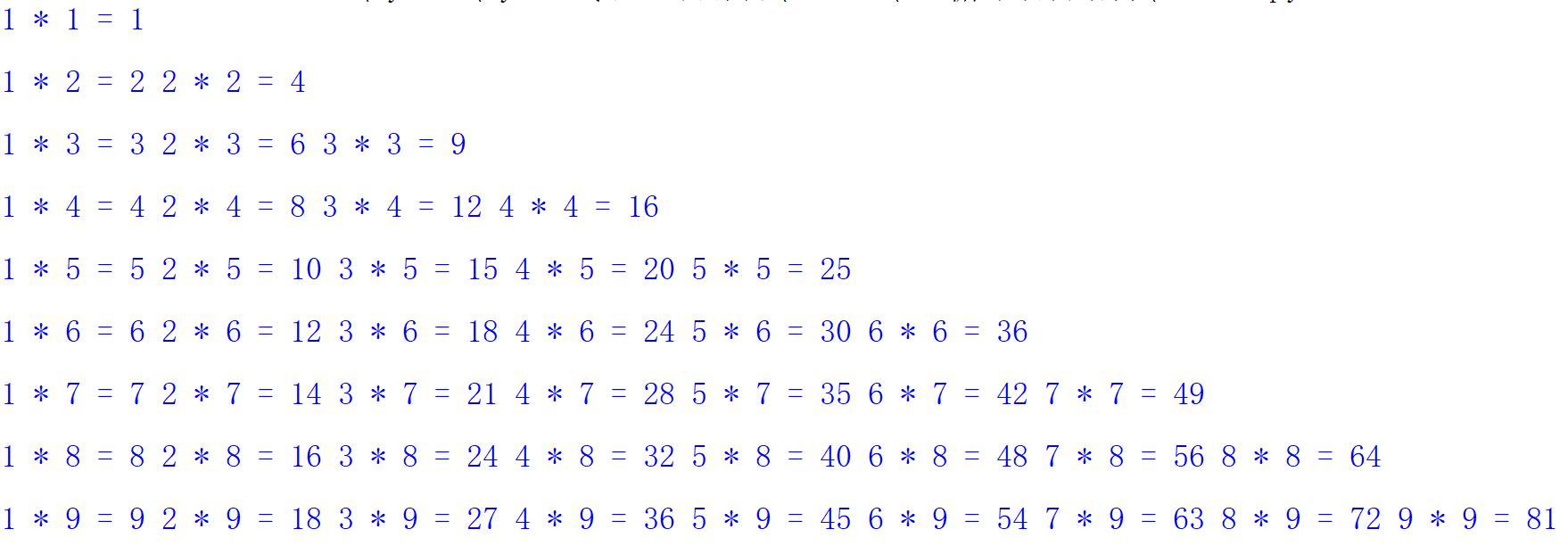

案例1：编写一个程序，输出九九乘法表。

问题分析

九九乘法表共有9行，每行的列数等于行数，每列的输出是行数与列号的乘积。

程序使用两层循环，外层循环范围为1至9，循环变量为i，内层循环范围为1至外层循环变量的值，循环变量为j。在内层循环体，输出外层循环变量i和内层循环变量j的乘积。内层循环结束后，在外层循环体中输出一个换行。

程序流程图

在绘制流程图时，当程序流程步骤多，繁杂时，可以用子流程图来分解流程图。在本案例程序中，涉及到两个for循环，将内层的循环作为子流程单独绘制。

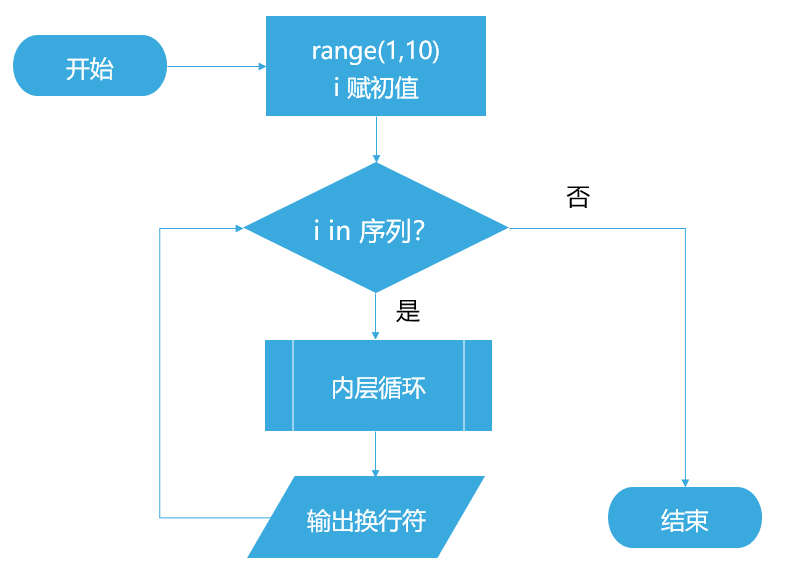

主流程图使用range函数创建1至9范围内的整数序列，循环变量为i，i的初值为正数序列的第一个元素1，如果i的值在整数序列内，执行循环体内的语句。

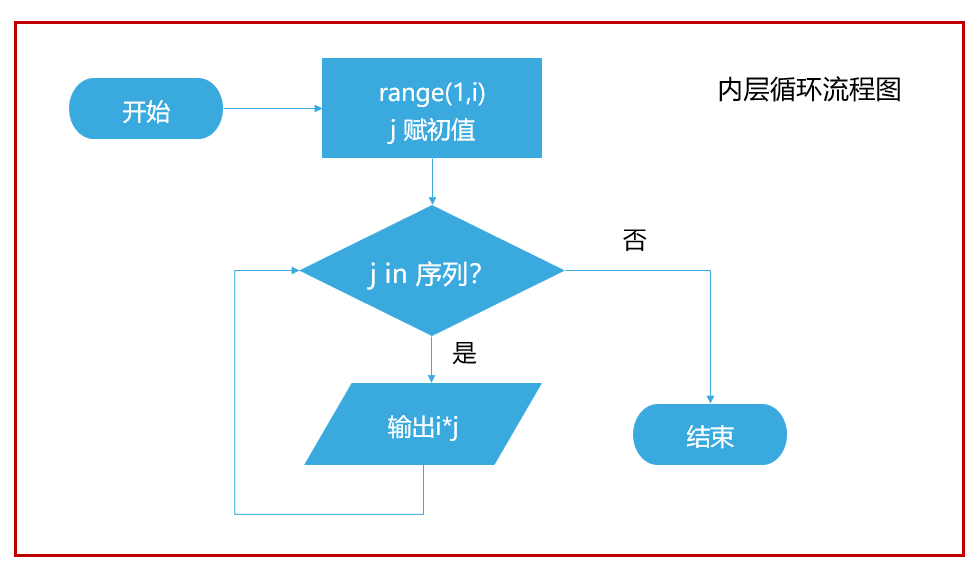

内层循环使用range函数创建1至i的整数序列，循环变量为j，j的初值为整数序列的第一个元素1，如果j在整数序列内，执行内层循环体内的语句，输出i与j的乘积。（代码见案例文件unit3\case04.py）

案例代码

'''
title：for嵌套循环
Description: 输出九九乘法表
author：编程训练营
'''
# 外层循环，循环范围为1至9
for i in range(1,10):
  # 内层循环，循环范围为1至i
  for j in range(1,i+1):
    # 内层循环体输出i*j
    print("%d * %d = %d" % (j,i,i*j),end=" ")
    # 外层循环体输出换行符
  print("\n")

3、  上机操作

编写一个程序，输出下面的图形：
