一、什么是电阻？

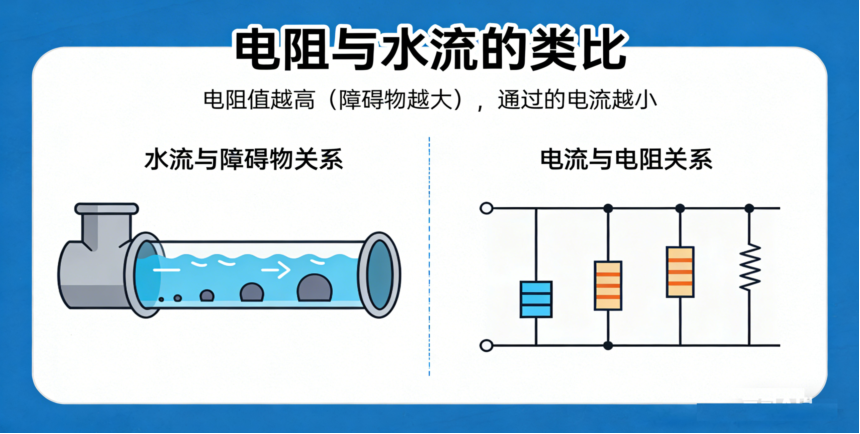

电阻（Resistor，通常简称为 R）是电子电路中最基础、最广泛应用的无源电子元件。我们可以用水流与水管障碍物的类比来理解它：就像水管里的石头、杂物会阻碍水流通过一样，电阻的本质功能就是对电流的流动产生阻碍作用，核心特性是 “阻碍电流、消耗电能”，且自身不产生电能，因此属于典型的耗能元件。

电阻的主要功能包括：

• 限流：限制电路中的电流大小，就像在水管中设置障碍物控制水流速度，防止因电流过大而损坏其他元件。
• 分压：实现电压分配，将总电压按比例分配到电路的不同部分，如同在不同粗细的水管中分配水压。
• 分流：实现电流分配，引导电流沿多条路径流动，类似水流在多个支路中分流。

此外，电阻还能用于信号衰减（减弱信号强度），以及能量转换（将电能转化为热能）。

二、电阻的物理本质

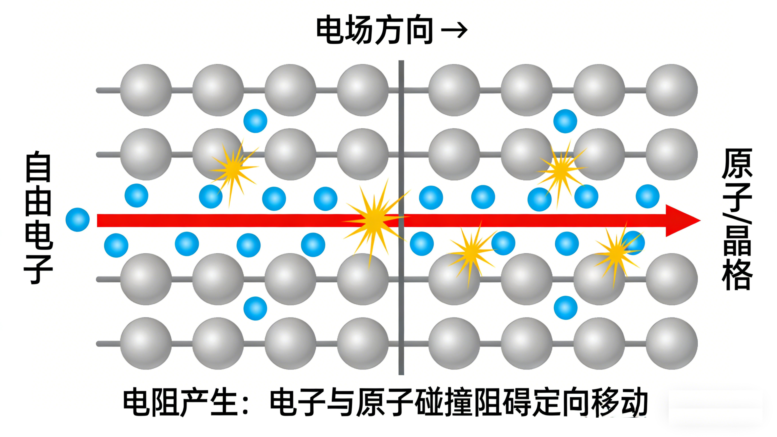

上图从微观层面揭示了电阻的物理本质：

在导体内部，存在着由原子 / 晶格构成的骨架结构（图中灰色球体），以及大量可自由移动的自由电子（图中蓝色小球）。当施加电场时，自由电子会在电场力作用下做定向移动，形成电流。

但在移动过程中，自由电子会不断与原子 / 晶格发生碰撞（图中黄色星爆效果），这些碰撞会阻碍电子的定向运动，将电子的定向动能转化为热能等其他形式的能量。

因此，电阻的物理本质就是：导体中自由电子在定向移动时，与原子 / 晶格发生碰撞，从而对电流产生阻碍作用的宏观表现。这种阻碍作用消耗了电能，使电阻成为典型的耗能元件。

三、欧姆定律

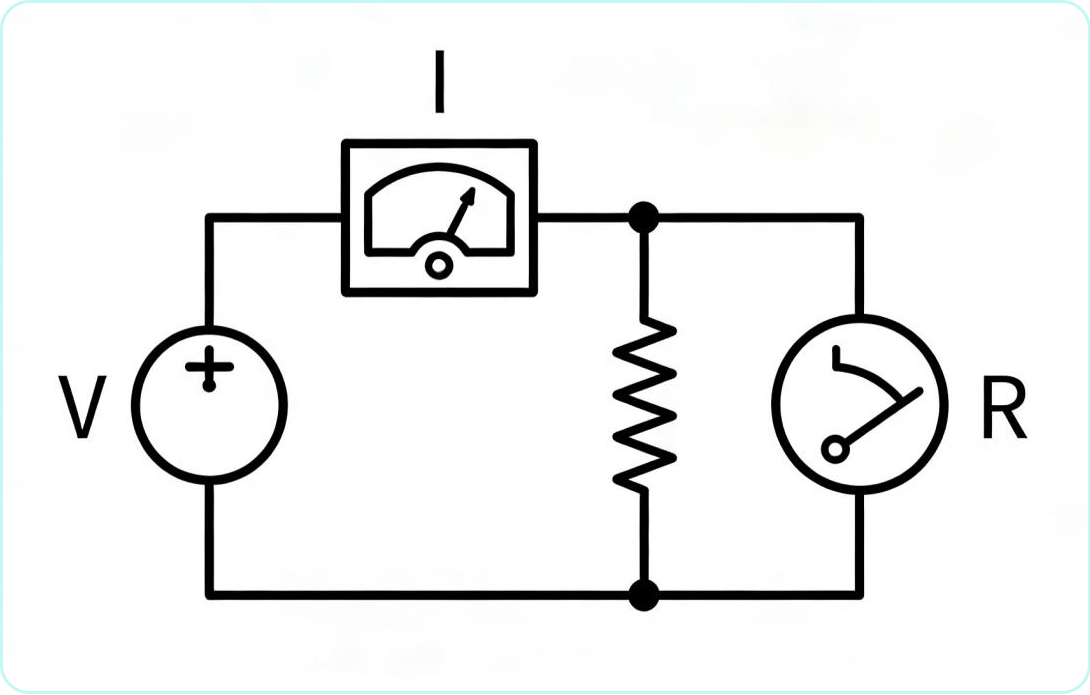

我们利用上面的电路图，来讲清楚什么是欧姆定律。

1. 电路里的三个主角

电压 V：就像 “水泵的压力”，是推动电子流动的 “动力”。

电阻 R：就像 “水管里的石头 / 障碍物”，是阻碍电流的 “阻力”。

电流 I：就像 “水管里的水流大小”，是电子实际流动的 “结果”。

2. 欧姆定律的核心关系

在这个电路里，电阻和可变电阻是并联的，两端电压都等于电源电压 V。欧姆定律说的就是：电流的大小，由电压和电阻共同决定。

电压越高（动力越大），电流就越大；

电阻越大（阻力越大），电流就越小。

用公式表示就是：

I= V/R

也可以写成：

V=I×R

R= V/I​

3. 图里的例子理解

当你调节右边的可变电阻 R 时，就像在水管里增减障碍物的大小。

• 电阻变大，电流I就变小，电流表的指针就会向左摆；
• 电阻变小，电流I就变大，电流表的指针就会向右摆。
• 而电源电压 V 保持不变，就像水泵的压力始终一样。

简单来说，欧姆定律就是：在一个电路里，电流和电压成正比，和电阻成反比。

四、电阻元件的分类

1、按材质分类（常用类型）

根据制作材质的不同，常用电阻主要分为4类。下表给出了各类电阻的特性、优缺点及应用场景。

2.按阻值是否可调分类

根据阻值能否调节，电阻可分为固定电阻和可变电阻两大类，二者应用场景差异较大。

2.1.固定电阻

定义：阻值出厂时已确定，使用过程中无法调节（除非损坏）的电阻，是电路中最常用的电阻类型。

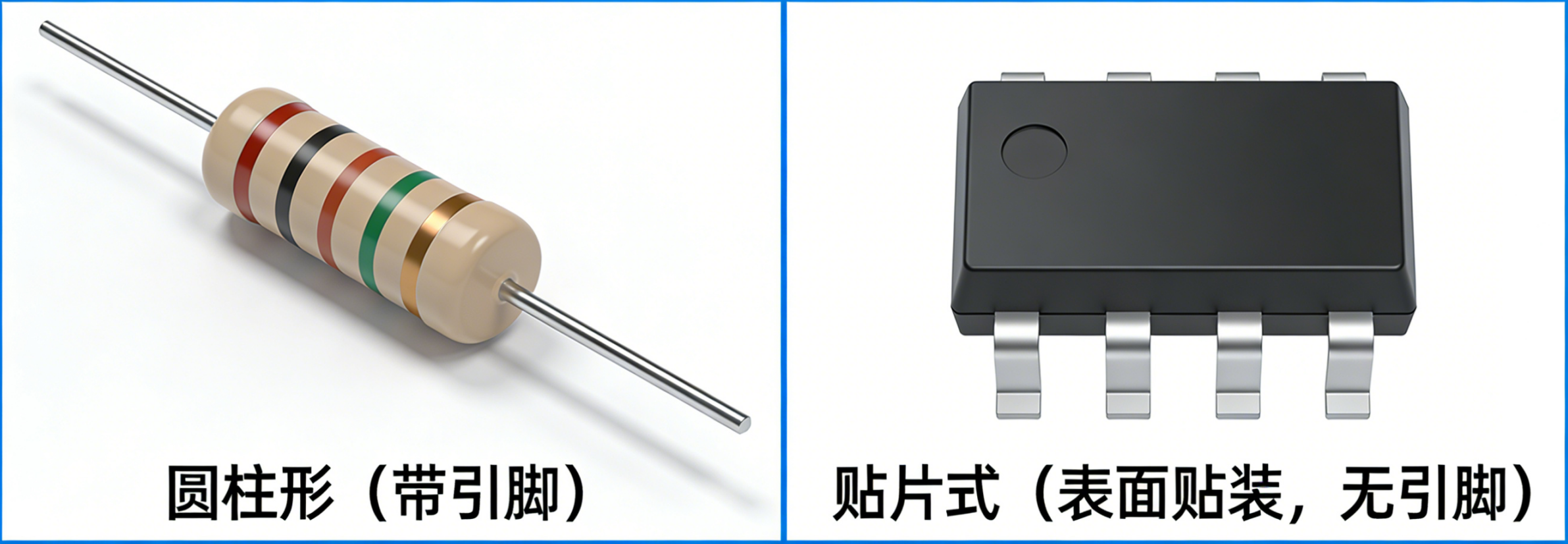

常见外形：圆柱形（带引脚）、贴片式（表面贴装，无引脚，用于小型化设备）。

应用场景：大部分电路的限流、分压、信号衰减（如LED灯串联限流电阻、收音机信号分压电阻）。

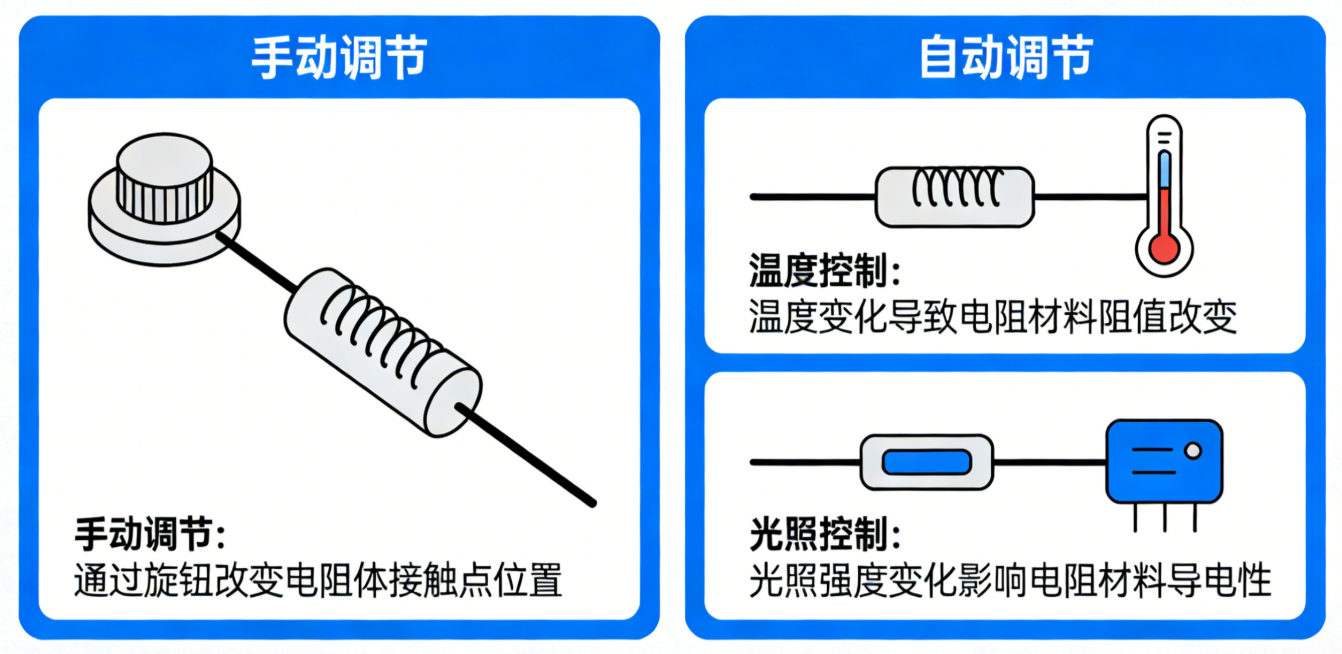

2.2.可变电阻

定义：阻值可通过手动调节、自动调节（如温度、光照控制）改变的电阻，核心用于电路参数的调节。

常用类型及应用：

• 电位器（手动调节）：外形带调节旋钮，阻值可连续调节，常用于音量调节（如收音机、音箱）、亮度调节（如台灯）、电路参数校准。
• 微调电阻（半固定电阻）：体积小，调节范围窄，仅用于电路参数的微调（如仪器仪表的精度校准），调节后无需频繁改动。
• 特殊可变电阻（自动调节）：如热敏电阻（随温度变化）、光敏电阻（随光照变化）、压敏电阻（随电压变化），用于自动控制电路。

五、电阻的参数与识别方法

1.电阻的参数

电阻的参数决定了其适用场景，选择电阻时需重点关注以下4个核心参数：标称阻值、精度等级、额定功率和温度系数。

标称阻值：电阻上标注的阻值，是电阻的核心参数。标称阻值是工厂生产时的标准阻值，由于生产误差，实际阻值与标称阻值会有微小偏差（偏差范围由精度等级决定）。

精度等级：实际阻值与标称阻值的允许偏差范围，用百分比表示，精度等级越高，偏差越小，成本也越高。实际阻值与标称阻值的允许偏差范围，用百分比表示，精度等级越高，偏差越小，成本也越高。

额定功率：电阻长期工作时，所能承受的最大电功率（单位：瓦特W），超过额定功率会导致电阻发热严重、烧毁（电阻消耗的功率可通过P=UI计算）。

温度系数：环境温度变化时，电阻阻值的变化率（单位：ppm/℃），温度系数越小，电阻阻值受温度影响越小，稳定性越好。

2.电阻的识别方法

2.1.直标法

直接在电阻表面印有标称阻值、精度、额定功率等参数，无需计算，直接读取即可。

示例：电阻表面印有“1kΩ ±5% 1/4W”，表示标称阻值1kΩ，精度±5%，额定功率1/4W；贴片电阻常用“102”表示，含义为10×10²=1kΩ（前两位为有效数字，第三位为倍率）。

2.2.色环法

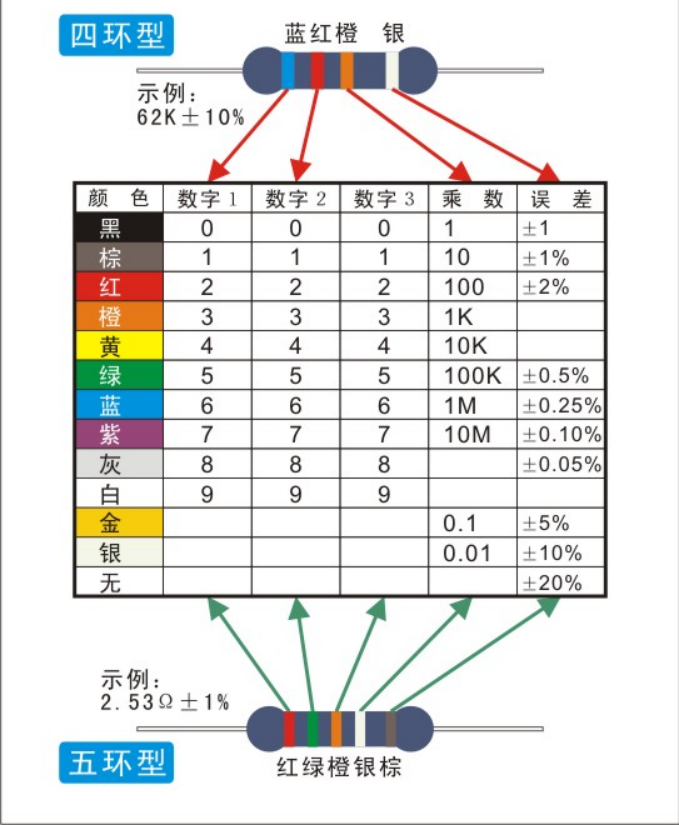

电阻表面印有不同颜色的色环，每种颜色对应不同的数字、倍率或精度，通过色环组合读取阻值和精度，是最常用的识别方法。

电阻色环法是通过电阻表面的彩色环来快速识别其阻值和误差的方法，主要分为四环型和五环型两种，识别方法如下：

四环型电阻（见上图）

色环含义：

第 1 环：代表阻值的第 1 位有效数字

第 2 环：代表阻值的第 2 位有效数字

第 3 环：代表乘数（即 10 的幂次）

第 4 环：代表误差精度

计算示例：

如图中示例 “蓝红橙银”：

蓝（6）→ 第 1 位有效数字

红（2）→ 第 2 位有效数字

橙（10³）→ 乘数

银（±10%）→ 误差

阻值 = (6×10 + 2) × 10³ = 62 × 1000 = 62kΩ，误差为 ±10%

五环型电阻（见上图）

色环含义：

第 1 环：代表阻值的第 1 位有效数字

第 2 环：代表阻值的第 2 位有效数字

第 3 环：代表阻值的第 3 位有效数字

第 4 环：代表乘数（即 10 的幂次）

第 5 环：代表误差精度

计算示例：

如图中示例 “红绿橙银棕”：

红（2）→ 第 1 位有效数字

绿（5）→ 第 2 位有效数字

橙（3）→ 第 3 位有效数字

银（0.01）→ 乘数

棕（±1%）→ 误差

阻值 = (2×100 + 5×10 + 3) × 0.01 = 253 × 0.01 = 2.53Ω，误差为 ±1%。

3.仪器测量法

当电阻色环模糊、无直标参数，或需验证电阻实际阻值时，使用万用表测量，是最精准的识别方法。

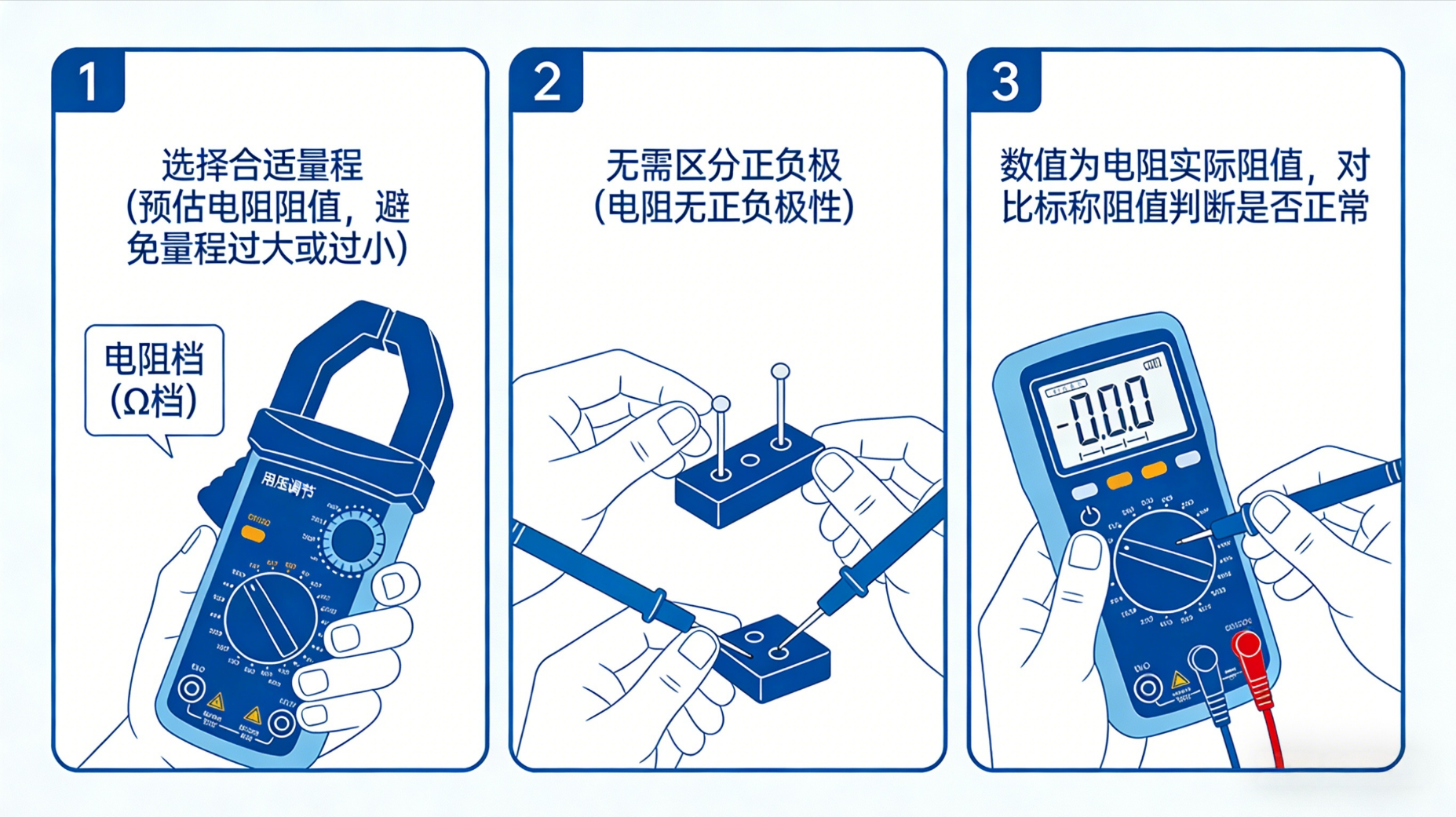

测量步骤：

1.将万用表调节至“电阻档”（Ω档），选择合适的量程（预估电阻阻值，避免量程过大或过小导致测量误差）；

2.将万用表的两个表笔分别接触电阻的两个引脚（无需区分正负极，电阻无正负极性）；

3.读取万用表显示屏上的数值，即为电阻的实际阻值，对比标称阻值，判断电阻是否正常。

六、电阻的应用

电阻的应用贯穿各类电子电路，核心围绕“限流、分压、分流、信号衰减”四大功能。

1.限流应用

限制电路中的电流，避免负载（如LED灯、三极管）因电流过大被烧毁。

应用案例：

LED灯串联限流电阻。LED灯的额定电流通常较小（如20mA），若直接接电源，电流过大易烧毁，串联一个合适的电阻，可将电流限制在额定范围内。

计算示例：电源电压5V，LED额定电压2V，额定电流20mA，需串联的电阻阻值

选择150Ω电阻即可。

2.分压应用

将电路中的总电压分成若干部分，为不同的负载提供合适的工作电压。

应用案例：

串联分压电路。两个或多个电阻串联在电源两端，每个电阻两端的电压与自身阻值成正比

计算示例：电源电压12V，需为一个额定电压3V的负载提供电压，可通过两个电阻串联分压，假设负载电阻为R_L，串联电阻为R，根据分压规律

计算得出R=3R_L，选择合适阻值的电阻即可实现分压。

3.分流应用

将电路中的总电流分成若干部分，为不同的负载提供合适的工作电流，同时保护电路。

应用案例：

并联分流电路。两个或多个电阻并联在电路中，每个电阻的电流与自身阻值成反比

计算示例：总电流1A，需为一个额定电流0.3A的负载提供电流，可在负载两端并联一个分流电阻，使多余的0.7A电流通过分流电阻，避免负载因电流过大损坏。
