一、界面总览

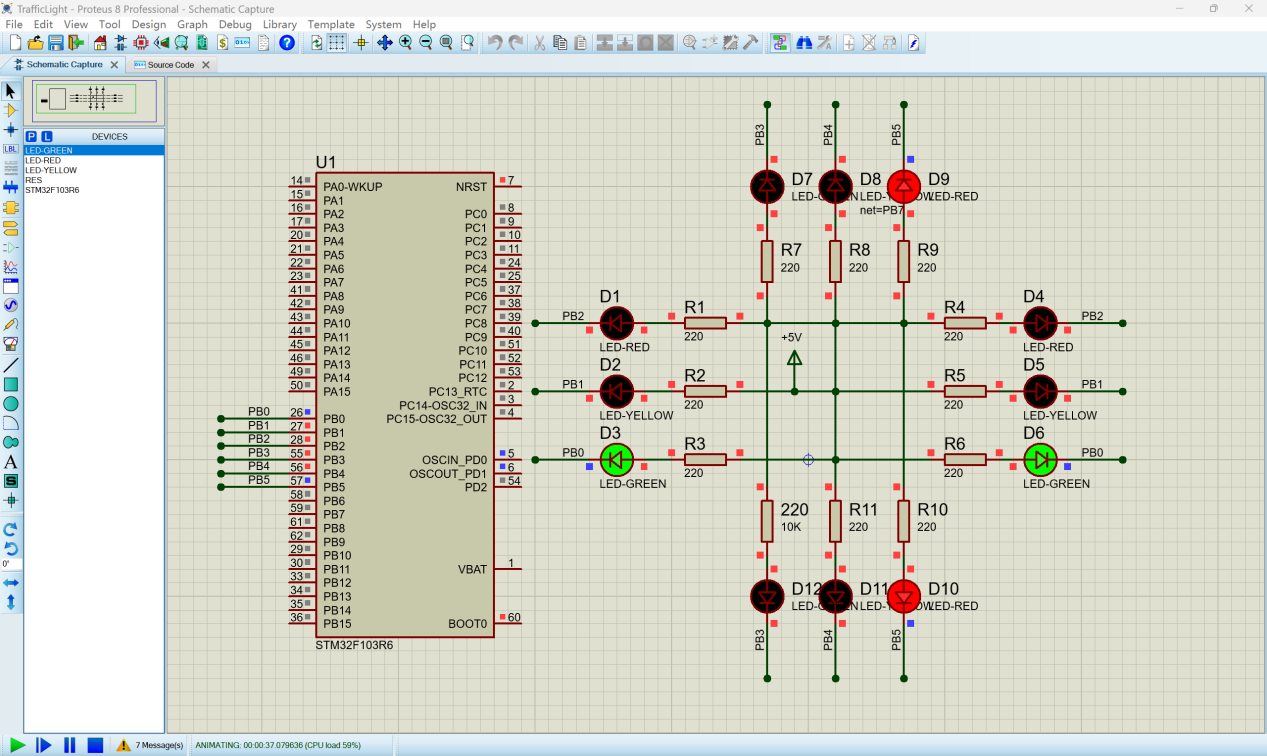

下图展示了 Proteus 8.15的主界面，我们将其划分为三个核心区域：
按工作区域划分，Proteus整个工作界面可划分为顶层控制区（最上方）、项目管理区（标签页形式）、元件资源区（左侧）、核心工作区（中央）、仿真调试区（底部）。
1、顶层控制区（最上方）
由主菜单和快捷工具栏组成，是所有操作的总入口。
2、项目管理区（标签页形式）
用于在不同的设计文件（如原理图、源代码）之间快速切换。
3、元件资源区（左侧）
提供了丰富的元件库，是你查找和调用电子元件的 “零件库”。
4、核心工作区（中央）
即原理图编辑区，是你绘制电路、搭建系统的 “画布”。
5、仿真调试区（底部）
控制仿真运行并显示状态信息，是验证电路功能的 “控制台”。
二、顶层控制区（最上方）
顶层控制区主要包含主菜单与工具栏。
主菜单：位于界面最上方，包含 File、Edit、View、Design、Graph、Debug、Library、Template、System、Help 等选项，提供文件管理、编辑操作、视图调整、设计配置、仿真调试、元件库管理等核心功能入口。
工具栏位于主菜单下方，包含新建、打开、保存、打印等常用操作的快捷按钮，以及绘制原理图所需的工具按钮，如如元件放置、连线、文本标注、图形绘制等功能按钮。
三、项目管理区（标签页形式）
Schematic Capture：当前打开的原理图编辑标签页，用于管理当前项目的原理图文件，可通过标签页切换不同的设计文件。
四、元件资源区（左侧窗口）
元件资源区主要用于管理电路原理图使用的电子元器件，分为元件列表区和元件预览区两个窗口。
元件列表区显示已加载的元件库及其中的元件，如 LED-GREEN、LED-RED、STM32F103R6 等，可直接选择元件放置到原理图中。
元件预览区位于元件列表区上方，显示当前选中元件的符号预览，帮助确认元件的外观和引脚定义。
五、核心工作区（中央）
核心工作区为电路原理图绘制区域。这是电路设计的核心区域，用于放置、连接元件，绘制完整的电路原理图。该工作区背景可设置为网格状，方便精确对齐元件引脚，并支持通过鼠标滚轮缩放视图、右键拖动平移视图，是进行电路设计的主要工作区。
六、仿真调试区（底部）
仿真控制栏在底部窗口，包含运行（Play）、暂停（Pause）、停止（Stop）、单步执行（Step）等按钮，用于控制电路仿真的启动、暂停和停止。
