嵌入式开发：C语言的位操作

位操作运算

C 语言位操作符包括按位与（&）、按位或（|）、按位异或（^）、按位取反（~）、左移（<<）和右移（>>）。
按位与（&），只有当两个二进制位都为 1 时，它才会给出 1 的裁决，否则就是 0。例如，对 5（二进制表示为 0000 0101）和 3（二进制表示为 0000 0011）进行按位与操作时，0000 0101 & 0000 0011 = 0000 0001，结果为 1。按位与操作常常用于清零特定位或者提取指定位的数据。
按位或（|），只要两个二进制位中有一个为 1，它就会给予 1 的馈赠，只有当两个位都为 0 时，才会给出 0。比如，5 | 3，0000 0101 | 0000 0011 = 0000 0111，结果为 7。按位或操作常用于将特定位设置为 1。 ​
按位异或（^），当两个二进制位不同时，它会创造出 1 的独特效果，而当两个位相同时，结果为 0。以 5 ^ 3 为例，0000 0101 ^ 0000 0011 = 0000 0110，结果是 6。按位异或操作在数据加密、校验和数据交换等场景中应用较多。​
按位取反（~），将二进制位中的 0 变成 1，1 变成 0。对于 5（0000 0101），~5 的结果是 1111 1010，由于计算机中数据以补码形式存储，这里的结果是一个负数，其原码为 1000 0110，对应的十进制值为 -6。
左移（<<）操作，将二进制位向左移动指定的位数，右边空出的位用 0 填充。例如，5 << 2，0000 0101 << 2 = 0001 0100，结果为 20。左移操作相当于对原数乘以 2 的移动位数次方，是一种高效的乘法运算方式。 ​
右移（>>）操作则是将二进制位向右移动指定的位数。对于无符号数，左边空出的位用 0 填充；对于有符号数，若为正数，左边用 0 填充，若为负数，左边用符号位（即 1）填充。例如，5 >> 1，0000 0101 >> 1 = 0000 0010，结果为 2；而 -5 >> 1，1111 1011 >> 1 = 1111 1101，结果为 -3（这里以补码形式表示，原码为 1000 0011）。右移操作相当于对原数除以 2 的移动位数次方，是一种高效的除法运算方式。

嵌入式开发与位操作

位操作能够直接控制硬件。在嵌入式系统中，硬件设备的寄存器通常由多个位组成，每个位都代表着不同的功能或状态。通过位操作，开发者可以精确地读取和修改寄存器中的每一位，从而实现对硬件设备的精准控制。例如，在控制一个 GPIO（通用输入输出）端口时，可以使用位操作来设置或清除特定引脚的输出状态，或者读取输入引脚的状态。
位操作能够节省资源。嵌入式系统通常资源有限，包括内存、处理器速度等。位操作可以在不占用过多资源的情况下，高效地完成各种任务。由于位操作直接对二进制位进行操作，不需要进行复杂的类型转换和计算，因此可以大大提高代码的执行效率，减少处理器的负担。同时，位操作还可以节省内存空间，因为它可以用较少的位来表示和存储数据。
位操作能够优化代码性能。在嵌入式开发中，代码的性能至关重要。位操作可以通过设计的的算法和逻辑，实现高效的数据处理和运算。例如，在实现一些加密算法、数据压缩算法或者图像处理算法时，位操作可以大大提高算法的执行速度和效率。

位操作实战

硬件寄存器控制实例​

在嵌入式系统中，硬件寄存器就像是设备的 “控制中心”，而位操作则是打开这个 “控制中心” 的钥匙。以控制一个 8 位的设备控制寄存器为例，我们可以通过位操作精确地控制寄存器的各个位，实现对设备的各种功能控制。
假设我们有一个 8 位的设备控制寄存器，其位定义如下：​

​
要启用设备，我们可以使用按位或操作：​
​

// 定义设备控制寄存器地址​
volatile unsigned char *control_register = (volatile unsigned char *)0x1234; ​
​
// 启用设备（将第0位置为1）​
*control_register |= (1 << 0); ​

​
在这段代码中，我们通过将 1 左移 0 位（即1 << 0），得到二进制数0000 0001，然后使用按位或操作（|=）将其与控制寄存器的值进行或运算，这样就可以将控制寄存器的第 0 位置为 1，从而启用设备。 [1,2,5,6,7,8,9,10,11,12,13,14]​
若要禁用中断，可采用类似的方法：​
​

// 禁用中断（将第1位置为1）​
*control_register |= (1 << 1); ​

​
这里将 1 左移 1 位（1 << 1），得到0000 0010，再与控制寄存器进行按位或操作，将第 1 位置为 1，实现禁用中断的功能。

设置模式为模式 1（位 2 和位 3 分别为 0 和 1）：​​

// 清除模式位（位2和位3）​
*control_register &= ~(3 << 2); ​
​
// 设置模式为模式1​
*control_register |= (1 << 2); ​

首先，我们通过~(3 << 2)得到1111 0011，其中3 << 2表示将 3 左移 2 位，得到0000 1100，再取反得到1111 0011。然后使用按位与操作（&=）将控制寄存器的位 2 和位 3 清零。接着，通过(1 << 2)得到0000 0100，再使用按位或操作将位 2 设置为 1，从而将模式设置为模式 1。
读取设备状态时，可以利用按位与操作提取相关位：​​

// 读取设备状态（第0位）​
unsigned char device_status = *control_register & (1 << 0); ​

这里通过(1 << 0)得到0000 0001，然后与控制寄存器进行按位与操作，提取出第 0 位的值，即设备的状态。

GPIO 端口控制技巧​

GPIO（通用输入输出）端口是嵌入式系统中最常用的硬件资源之一，它就像是嵌入式设备与外部世界沟通的 “桥梁”。通过位操作，我们可以灵活地配置 GPIO 端口的模式和状态，实现各种输入输出功能。 [1,2,5,6,7,8,9,10,11,12,13,14]​

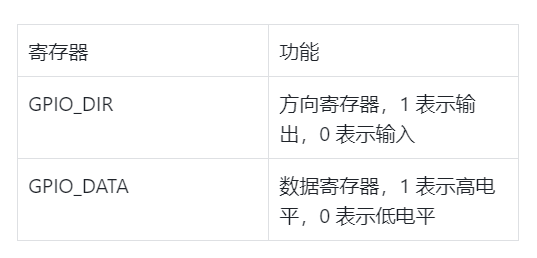

以配置 GPIO 端口某一引脚为输出模式，并设置其高低电平为例，假设我们使用的是某款微控制器，其 GPIO 端口寄存器定义如下：

​
配置 GPIO 端口的第 3 引脚为输出模式：​​

// 定义GPIO方向寄存器地址​
volatile unsigned char *gpio_dir_register = (volatile unsigned char *)0x1235; ​
​
// 配置第3引脚为输出模式（将第3位置为1）​
*gpio_dir_register |= (1 << 3); ​

在这段代码中，我们通过将 1 左移 3 位（1 << 3），得到0000 1000，然后使用按位或操作将其与 GPIO 方向寄存器的值进行或运算，将第 3 位置为 1，从而将第 3 引脚配置为输出模式。
设置该引脚输出高电平：​
​

// 定义GPIO数据寄存器地址​
volatile unsigned char *gpio_data_register = (volatile unsigned char *)0x1236; ​
​
// 设置第3引脚输出高电平（将第3位置为1）​
*gpio_data_register |= (1 << 3); ​

这里同样通过(1 << 3)得到0000 1000，再与 GPIO 数据寄存器进行按位或操作，将第 3 位置为 1，使该引脚输出高电平。 ​
若要设置为低电平，则使用按位与操作：​
​

// 设置第3引脚输出低电平（将第3位清零）​
*gpio_data_register &= ~(1 << 3); ​
​

通过~(1 << 3)得到1111 0111，然后与 GPIO 数据寄存器进行按位与操作，将第 3 位清零，使该引脚输出低电平。

通信协议解析中的应用​

在嵌入式系统的通信领域，SPI、I2C、UART 等通信协议就像是不同国家之间的语言，而位操作则是理解这些 “语言” 的关键。以解析这些通信协议的帧头为例，我们可以利用位操作提取帧头中的关键信息，实现数据的正确解析和处理。

SPI 协议帧头解析​

SPI（串行外设接口）协议是一种高速的全双工同步串行通信协议，常用于嵌入式系统中主设备与从设备之间的数据传输。SPI 协议的帧头通常包含设备地址、读写操作指示等信息。
假设 SPI 协议的帧头格式如下：​
​
​
当接收到 SPI 数据帧时，我们可以使用位操作提取帧头信息：​
​

// 接收到的SPI数据帧​
unsigned char spi_frame = 0x5A; ​
​
// 提取设备地址​
unsigned char device_address = spi_frame & 0x7F; ​
​
// 提取读写操作指示​
unsigned char read_write = (spi_frame >> 7) & 0x01; ​

在这段代码中，首先通过spi_frame & 0x7F（0x7F的二进制为0111 1111）进行按位与操作，提取出帧头的低 7 位，即设备地址。然后通过(spi_frame >> 7) & 0x01，先将帧头右移 7 位，使第 7 位移到最低位，再与0x01进行按位与操作，提取出第 7 位的值，即读写操作指示。

I2C 协议帧头解析​

I2C（集成电路间通信）协议是一种简单的双向两线式同步串行总线，常用于连接微控制器和各种外围设备。I2C 协议的帧头包含从机地址和读写位。
I2C 协议的寻址帧格式如下：​
​
​
解析 I2C 帧头：​

​
// 接收到的I2C寻址帧​
unsigned char i2c_address_frame = 0xA5; ​
​
// 提取从机地址​
unsigned char slave_address = i2c_address_frame & 0x7F; ​
​
// 提取读/写位​
unsigned char read_write_bit = (i2c_address_frame >> 7) & 0x01; ​

这里同样通过按位与操作提取从机地址（i2c_address_frame & 0x7F），通过右移和按位与操作提取读 / 写位（(i2c_address_frame >> 7) & 0x01）。

UART 协议帧头解析​

UART（通用异步收发器）协议是一种异步串行通信协议，常用于嵌入式系统与外部设备之间的低速数据传输。UART 协议的数据帧通常包含起始位、数据位、校验位和停止位，虽然没有严格意义上的帧头，但起始位可以看作是帧的开始标志。
假设 UART 数据帧格式如下（8 位数据位，无校验位，1 位停止位）：​

​
检测 UART 数据帧的起始位：​​

// 接收到的UART数据​
unsigned short uart_data = 0x3F0; ​
​
// 检测起始位​
if ((uart_data & 0x01) == 0) {​
// 起始位检测到，开始解析数据​
// 提取数据位​
unsigned char data = (uart_data >> 1) & 0xFF; ​
}​

在这段代码中，通过uart_data & 0x01检测最低位是否为 0，以判断是否为起始位。如果是起始位，则通过(uart_data >> 1) & 0xFF将数据位右移 1 位，并与0xFF进行按位与操作，提取出 8 位数据位。

避坑指南：位操作常见错误与应对策略​

误操作其他位的防范​

在进行位操作时，一个常见的错误就是误操作其他位，这可能导致系统出现意想不到的行为。为了避免这种错误，使用位掩码是一种非常有效的方法。位掩码是一个二进制数，它的每一位对应着要操作的目标位，通过与目标数据进行按位与、按位或或按位异或等操作，可以精确地控制目标位，而不影响其他位。 [1,2,5,6,7,8,9,10,11,12,13,14]​
例如，在设置一个寄存器的第 3 位为 1，同时保持其他位不变时，如果不使用位掩码，直接对寄存器进行赋值操作，可能会不小心改变其他位的值。正确的做法是先创建一个位掩码，将第 3 位置为 1，其他位为 0，即0x08（二进制为0000 1000），然后使用按位或操作：​
​

// 定义寄存器地址​
volatile unsigned char *register_address = (volatile unsigned char *)0x1234; ​
​
// 创建位掩码​
unsigned char mask = 0x08; ​
​
// 设置第3位为1​
*register_address |= mask; ​

​
在清除特定位时，也需要注意使用位掩码。比如要清除上述寄存器的第 3 位，我们可以先对0x08取反，得到0xF7（二进制为1111 0111），然后使用按位与操作：​
​

// 清除第3位​
*register_address &= ~mask; ​

​
通过这种方式，我们可以确保在进行位操作时，不会误操作其他位，提高代码的稳定性和可靠性。

位移操作边界问题的处理​

位移操作虽然强大，但如果使用不当，也容易引发边界问题，如溢出或数据丢失。在进行位移操作时，必须确保位移量在数据类型的有效范围内。例如，对于一个 8 位的无符号字符型变量unsigned char，其位宽为 8 位，如果将其左移 8 位或更多，结果是未定义的，可能会导致数据溢出或丢失。

​unsigned char a = 1; ​
a = a << 8; // 未定义行为，因为unsigned char只有8位 ​

为了避免这种问题，在进行位移操作前，应该先检查位移量是否在有效范围内。可以使用条件判断语句来实现：​

unsigned char a = 1; ​
int shift_amount = 5; ​
​
if (shift_amount < 8) {​
a = a << shift_amount; ​
} else {​
// 处理位移量过大的情况，比如给出错误提示或进行其他操作​
printf("位移量过大，超出数据类型范围\n"); ​
}​

​
此外，还可以利用编译器提供的特性来检测位移操作的边界问题。一些编译器会在编译时发出警告，提示位移操作可能导致溢出或数据丢失，开发者应该重视这些警告，及时修改代码，确保程序的正确性。

数据类型位表示的理解要点​

在嵌入式系统中，不同的数据类型有着不同的位表示方式，这一点在进行位操作时尤为重要。有符号数和无符号数的位表示就存在明显的差异。对于有符号数，最高位通常被用作符号位，0 表示正数，1 表示负数，其余位表示数值大小；而无符号数则全部位都用于表示数值大小。

例如，对于一个 8 位的有符号整数char，其取值范围是-128到127，而 8 位的无符号整数unsigned char的取值范围是0到255。在进行位操作时，如果不了解这些表示方式，可能会得到错误的结果。 [1,2,5,6,7,8,9,10,11,12,13,14]​
​

char signed_num = -5; ​
unsigned char unsigned_num = 5; ​
​
// 对有符号数进行右移操作​
signed_num = signed_num >> 1; // 结果为 -3，因为有符号数右移时，高位用符号位填充 ​
​
// 对无符号数进行右移操作​
unsigned_num = unsigned_num >> 1; // 结果为 2，因为无符号数右移时，高位用0填充 ​

​
因此，在进行位操作前，一定要清楚所操作的数据类型是有符号数还是无符号数，根据其位表示方式进行正确的操作。如果不确定数据类型的位表示方式，可以查阅相关的 C 语言标准文档或参考手册，避免因理解错误而导致的程序错误。
