功能需求
1191字,阅读需时4分钟
来自专栏
课程/专栏

(1)用户注册(SRS—001)

参与者在注册界面填写注册信息,消息填写完毕,发消息给用户对象并激活用户对象,用户对象接收参与者录入的注册信息,然后给数据库对象发送消息,要求数据库对象验证并写入注册信息,数据库对象处理注册信息完毕后,返回注册结果给用户对象,用户对象显示提示信息给参与者。


图 1 用户注册顺序图

(2)用户登录(SRS—002)

参与者在登录界面输入登录信息,登录信息填写完毕,发消息给用户对象并激活用户对象,用户对象接收参与者录入的登录信息,然后给数据库对象发送消息,要求数据库对象验证登录信息,数据库对象验证登录信息完毕后,返回验证结果给用户对象,用户对象显示提示信息给参与者。


图 2 用户登录顺序图

(3)添加名片(SRS—003)

参与者进入用户管理界面,激活用户对象,执行添加名片功能,在添加名片页面,录入名片信息,名片信息录入完成后,发送消息给名片对象并激活名片对象,名片对象接收录入的名片信息,然后给数据库对象发送消息,要求数据库对象存储名片信息,数据库对象存储名片信息完毕后,返回存储结果给名片对象,名片对象返回存储结果给用户对象,用户对象显示提示信息给参与者。


图 3 添加名片顺序图

(4)编辑名片(SRS—004)

参与者进入用户管理界面,激活用户对象,执行编辑名片功能,在编辑名片页面,修改名片信息,名片信息修改完成后,发送消息给名片对象并激活名片对象,名片对象接收修改后的名片信息,然后给数据库对象发送消息,要求数据库对象更新名片信息,数据库对象更新名片信息完毕后,返回更新结果给名片对象,名片对象返回更新结果给用户对象,用户对象显示提示信息给参与者。




图 4 编辑名片顺序图

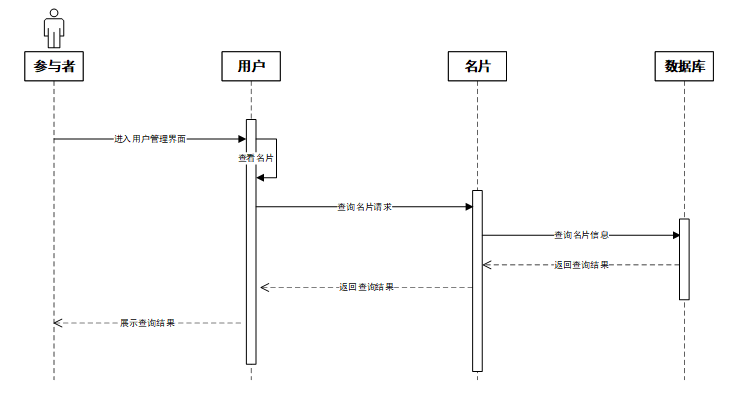

(5)查看名片(SRS—005)

参与者进入用户管理界面,激活用户对象,执行查看名片功能,用户对象发送消息给名片对象,要求查询名片信息,名片对象给数据库对象发送消息,请求数据库对象查询名片信息,数据库对象返回查询结果给名片对象,名片对象返回查询结果用户对象,用户对象显示查询结果给参与者。


图 5 查看名片顺序图

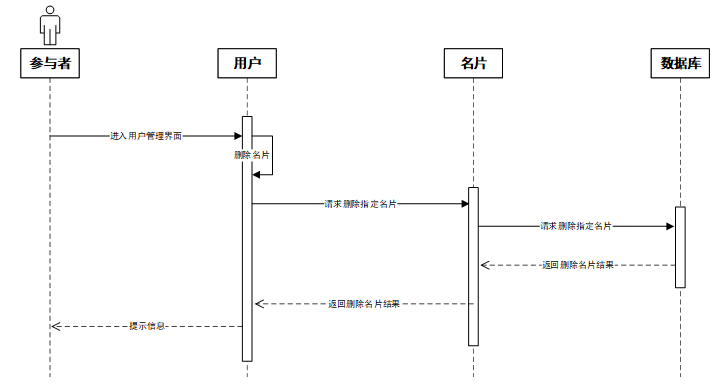

(6)删除名片(SRS—006)

参与者进入用户管理界面,激活用户对象,执行删除名片功能,用户对象发送消息给名片对象,要求删除指定的名片,名片对象给数据库对象发送消息,请求数据库删除指定的名片,数据库对象返回删除结果给名片对象,名片对象返回删除结果用户对象,用户对象展示提示信息给参与者。


图 6  删除名片顺序图

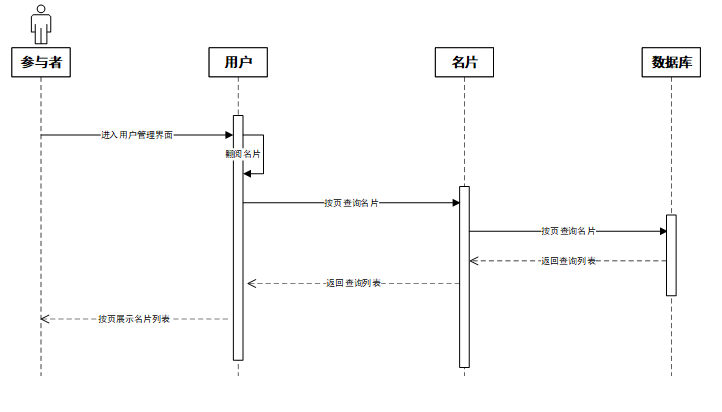

(7)翻阅名片(SRS—007)

参与者进入用户管理界面,激活用户对象,执行翻阅名片功能,用户对象发送消息给名片对象,要求按页查询名片,名片对象给数据库对象发送消息,请求数据库按页查询名片,数据库对象返回查询列表给名片对象,名片对象返回查询列表给用户对象,用户对象按页展示名片列表。


 图 7  翻阅名片顺序图
