用例规约
577字,阅读需时2分钟
来自专栏
课程/专栏

角色用例图确定后,还需要对每个用例配置用例规约,用例规约内容构成没有强制要求,以能够为面向对象设计提供充分的参考依据为原则。用例规约一般由用例编号、用例名称、用例参与角色、相关用例、前置条件、后置条件、输入数据、输出数据、活动步骤、业务规则等内容组成。

用例编号采用字母U开头加序号的编号规则,例如U001,U002等;用例名称就是用例的名字;用例参与角色是指在用例执行过程中参与的角色,也包括该用例依赖和包含其它用例的角色。

前置条件是指用例在执行前必须要满足的条件;后置条件是用例执行完成后需要执行的下一步操作要满足的条件,对于有多个事件流的用例,则应该有多个后置条件。

输入数据是指用例需要接收的数据;输出数据是用例需要输出的数据;活动步骤是指用例执行过程中的所有活动步骤;业务规则是指对用例的技术要求和约束,例如,在用户注册中要求用户输入的密码不能少于6位,并且是字母和数字的组合。

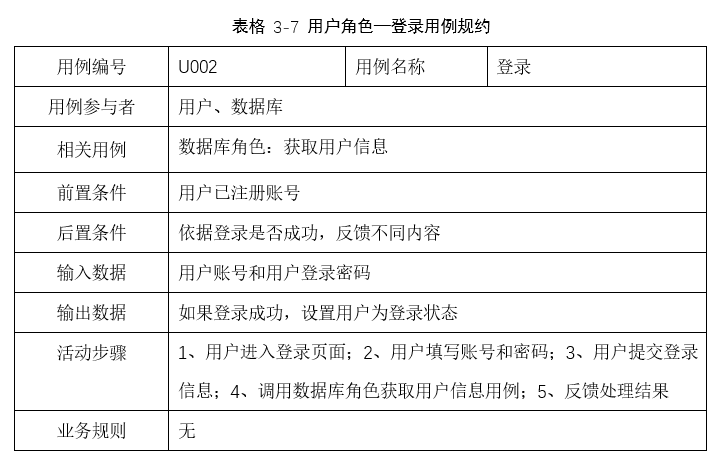

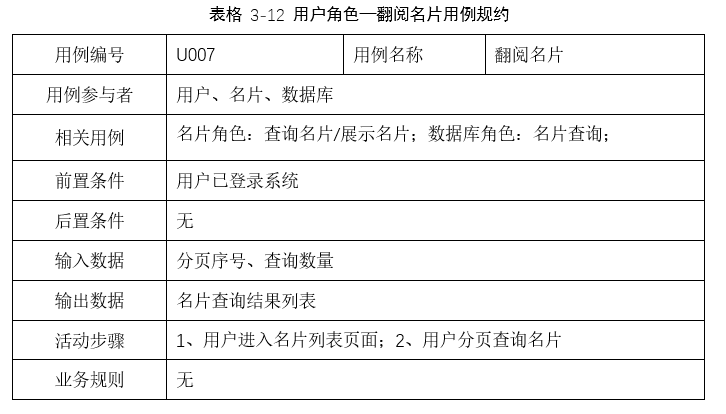

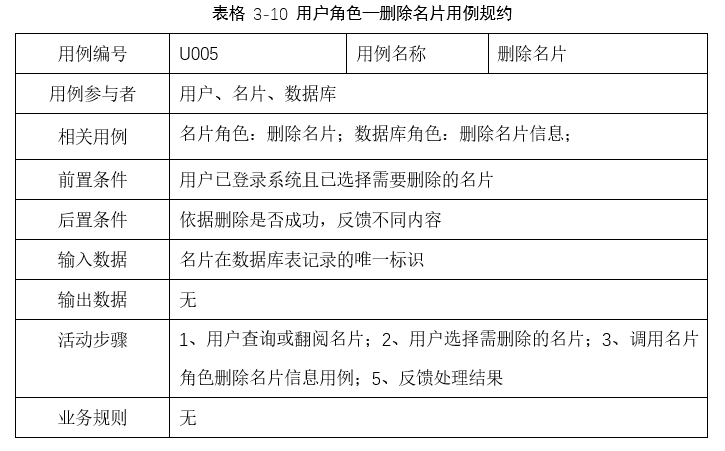

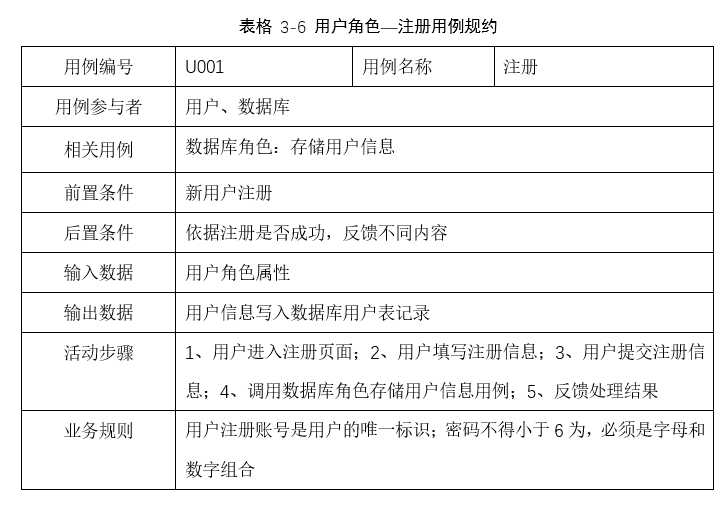

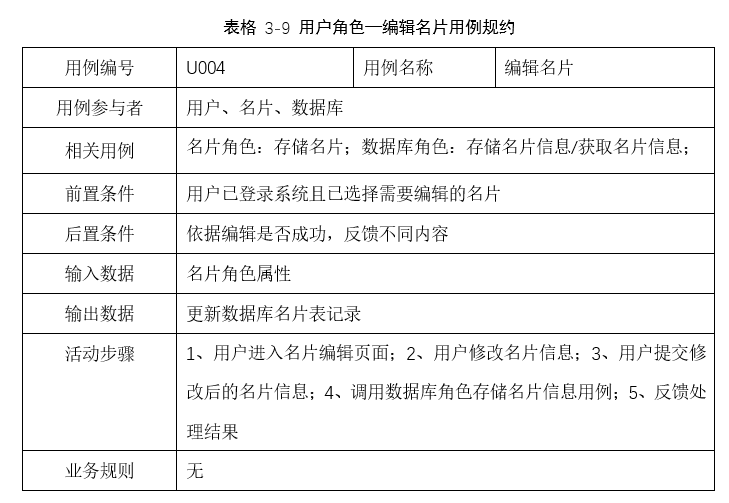

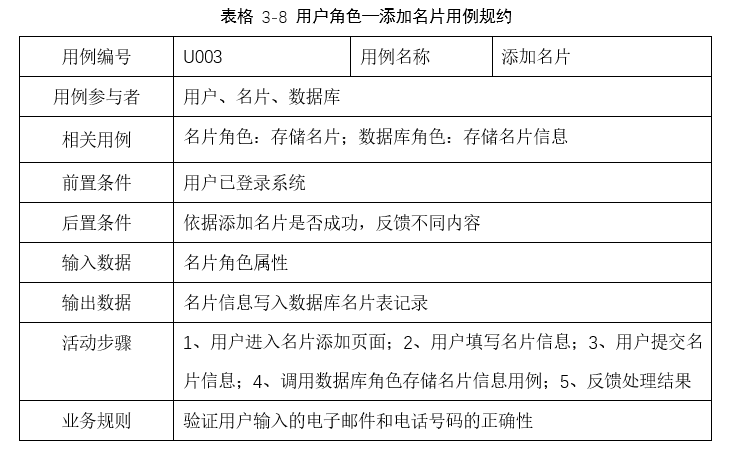

用户角色用例规约

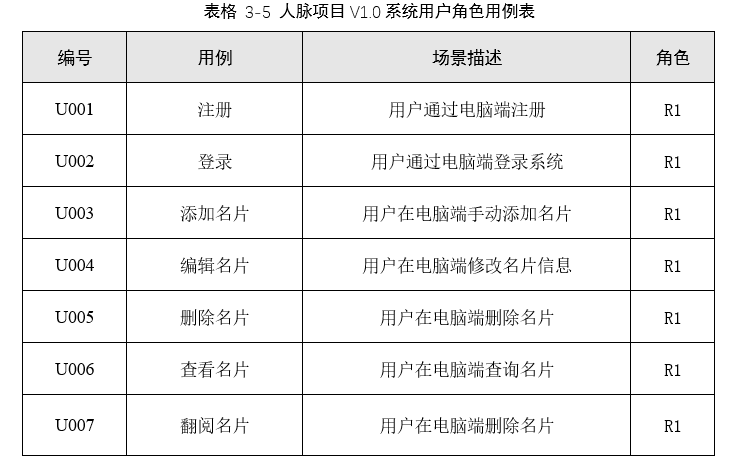

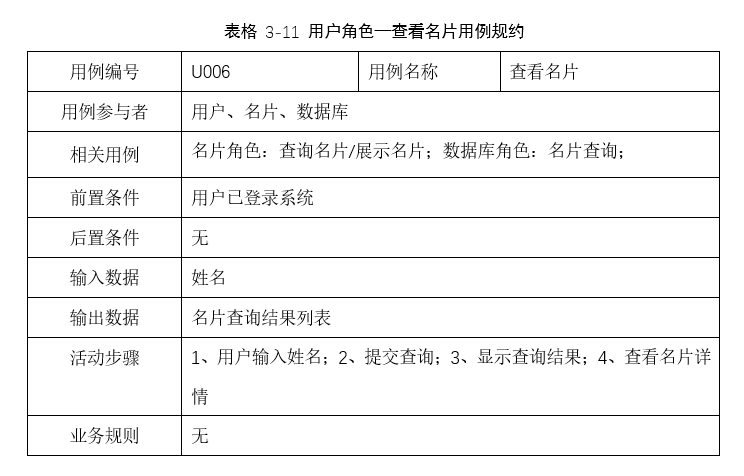

表格3-5是人脉项目V1.0系统用户角色用例表。

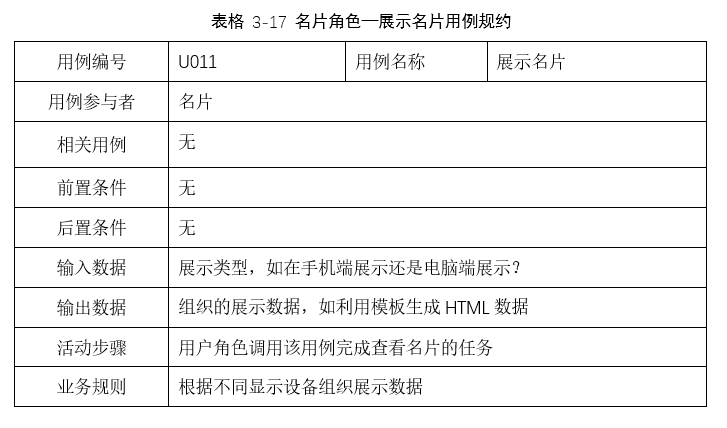

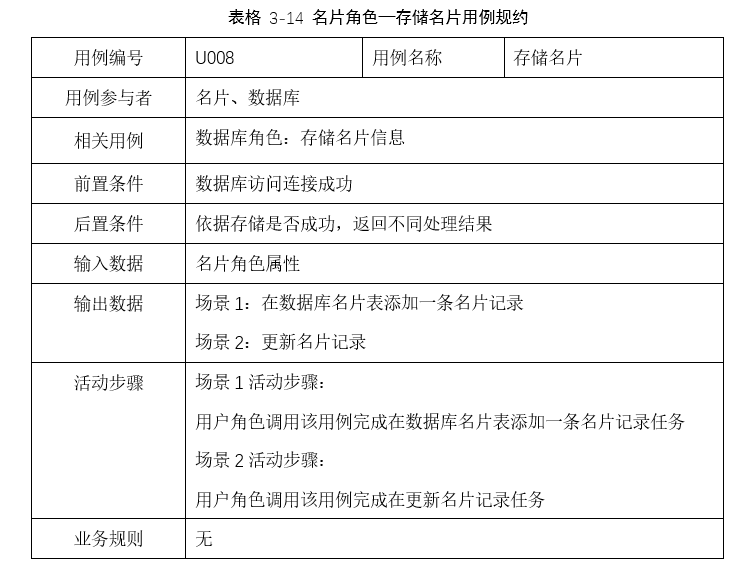

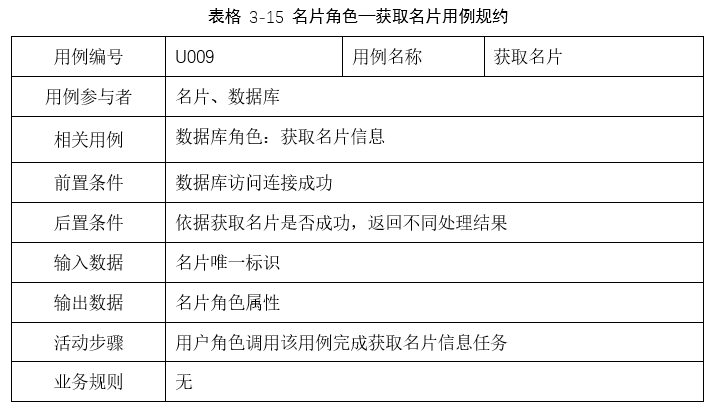

名片角色用例规约

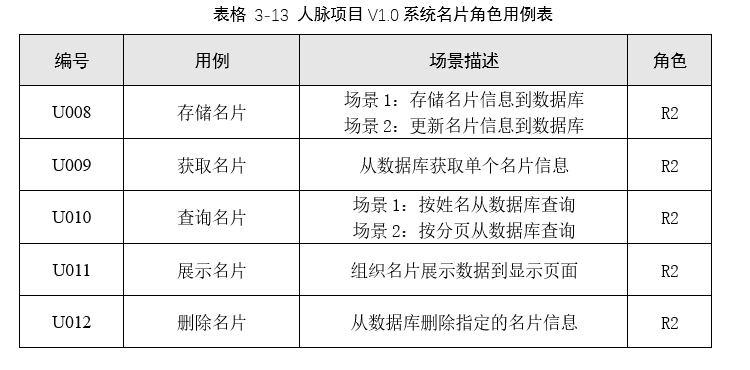

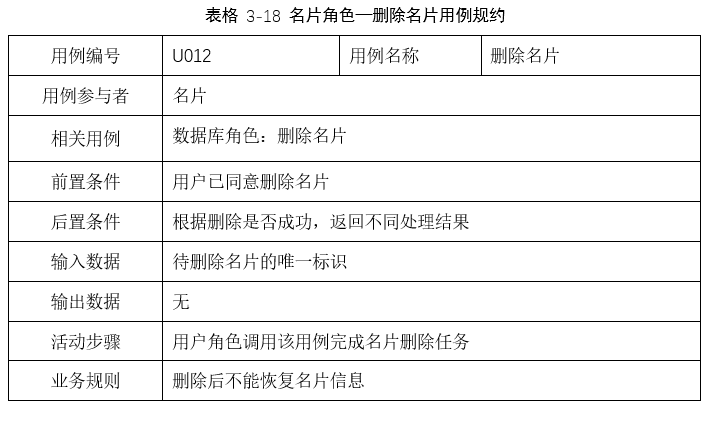

表格3-13是人脉项目V1.0系统名片角色用例表。

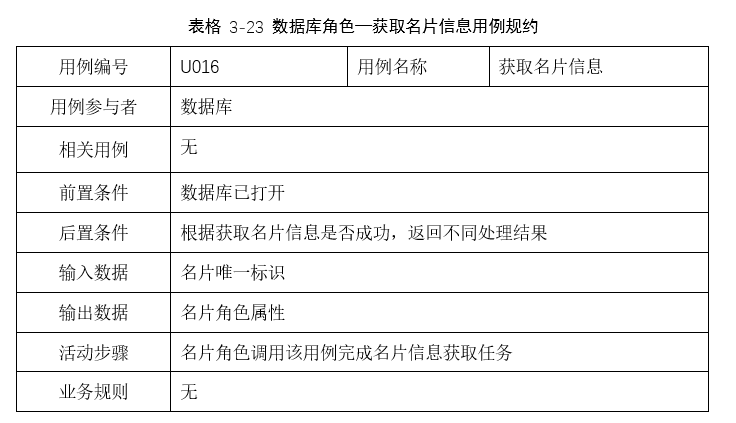

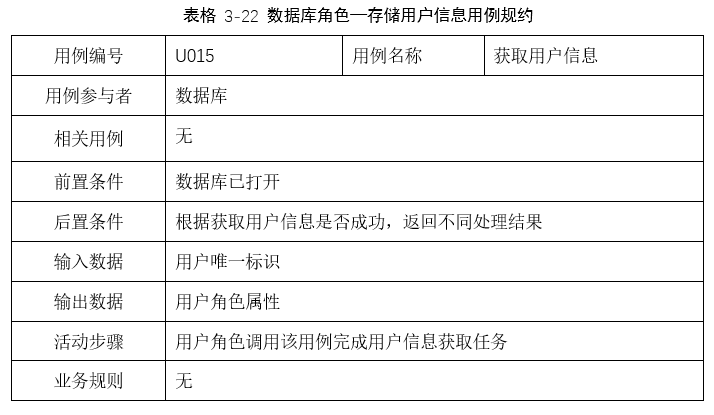

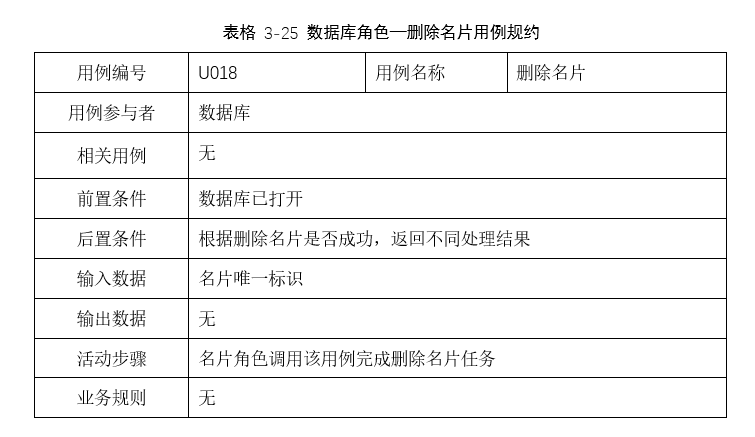

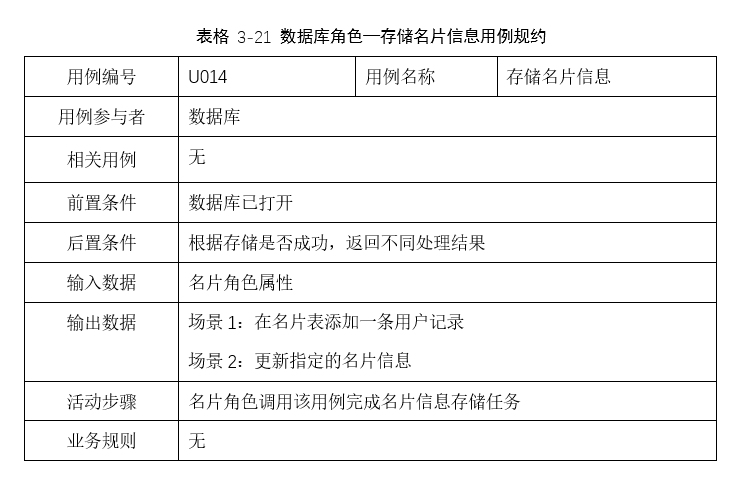

数据库角色用例规约

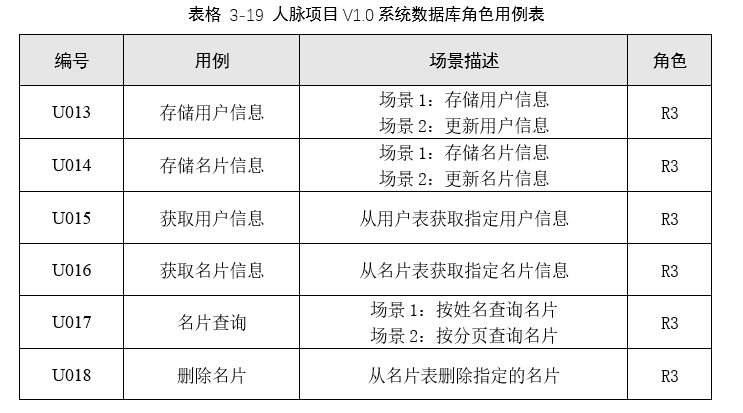

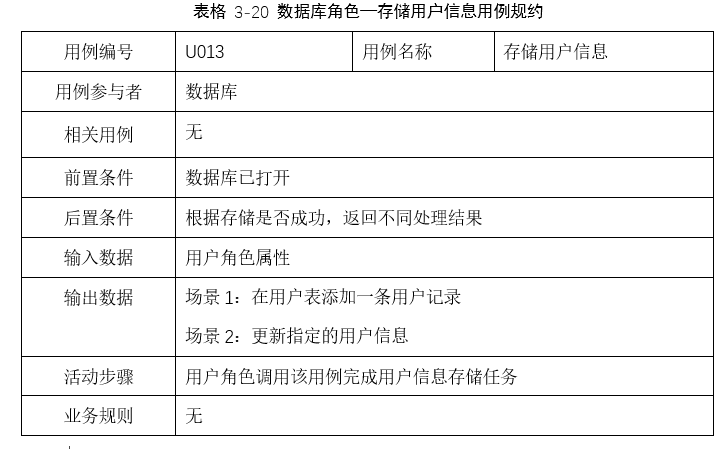

表格3-19是人脉项目V1.0系统数据库角色用例表。








至此,我们已经完成了人脉项目V1.0系统用例规约的编制,用例图和用例规约给出了详尽的系统功能描述。下节课我们将讨论类图模型,类图是系统的概念模型,是从系统的业务角度建模。
