如何对新系统进行架构设计?
1588字,阅读需时6分钟

一个软件项目在需求确定后,就可以开始系统的架构设计了。架构设计不同于编写代码,需要遵循严格的语法和编程规范。它没有规范可遵循,存在即合理,适合系统开发和运行的架构就是最合理的系统架构。

系统的架构设计是在业务需求已经清晰的前提下进行的,假定在系统需求分析阶段已经确定了系统的功能和业务范围,也明确了系统运营需求。在上述需求还没有确定的情况下,不适宜开展系统的架构设计,需要回到需求分析阶段完善上述需求后再开展系统的架构设计。

系统架构就是一些模型图,模型图是人们用来理解系统和沟通的工具。这些模型图需要提供给系统相关干系人来理解系统,系统相关干系人有项目经理、产品经理、开发人员、系统运营维护人员、客户、项目投资人等。这些干系人有不同的知识背景,对同一架构模型图也会有不同的认知和理解:如果把开发架构模型图给产品经理或客户看,他们定然看不懂也不能理解;同样的道理,如果只把逻辑架构图给开发人员看,就不能正确地指导开发人员构建开发环境。

因此架构设计师在进行系统架构设计时,需要从系统的不同维度进行设计,以满足系统相关干系人理解系统架构的需求。架构设计模型主要有逻辑架构、开发架构、数据架构、物理架构和运行架构五种模型图。一般来说需要设计的系统架构模型有逻辑架构、开发架构和物理架构三种架构模型图。数据架构模型一般放在数据库中进行设计,运行架构和物理架构基本相近,只是在物理架构中加了数据的流向,因此一些系统设计使用物理架构代替了运行架构。

设计逻辑架构模型

逻辑架构模型主要是确定系统的功能范围和系统划分。在设计逻辑架构模型时,可以抓住两个关键点:一个关键点是对系统进行逻辑划分,将一个大系统划分为多个子系统;另外一个关键点是明确各子系统之间的协作和调用关系。

绘制逻辑架构的模型图有系统流程图和系统结构图:系统流程图描述了系统各子系统、相关文件和数据之间的关系,记录了整个系统的体系结构;系统结构图也称为层次图,它以层次方式描述了系统从顶层到最底层的功能分解。

下图分别是人脉系统的系统流程图和系统结构图。




图 1 人脉系统流程图

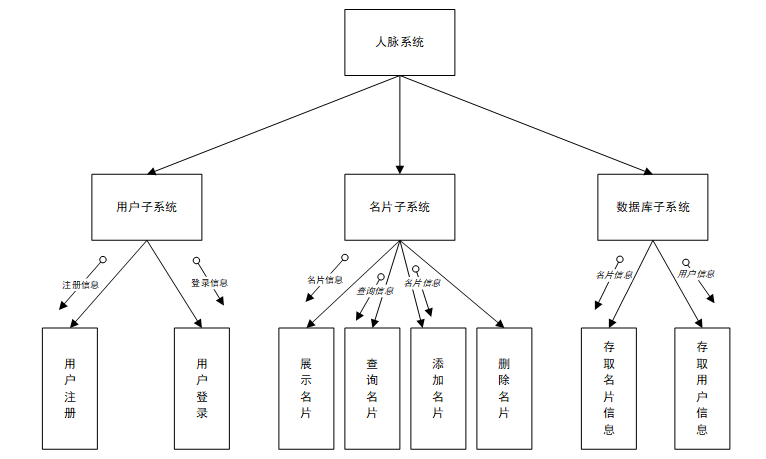

图 2 人脉系统结构图

上面的人脉系统流程图和人脉系统结构图就是依据人脉系统需求规格说明书给出的功能和业务范围绘制的。

设计开发架构模型

开发架构模型图是给开发人员看的,开发架构模型指导开发人员如何来架构系统的开发环境。开发环境包括系统开发框架的选型、开发工具和编程语言、模块划分等内容。下图是人脉系统开发架构模型图。

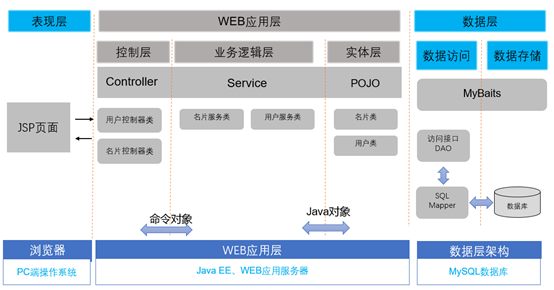

图 3 人脉系统开发架构模型图

开发架构模型图给出了技术体系是B/S结构,开发框架选择SSM,开发语言是JavaEE。系统采用三层结构,分别是表示层、WEB应用层和数据层。表现层是JSP页面,在浏览器中运行,表现层是MVC的View。WEB应用层的控制层是MVC的Controller,业务逻辑层是MVC的Service,实体层是MVC的POJO。数据层由MyBaits数据库开发框架组成。

设计物理架构模型

物理架构模型是给系统部署人员和运营维护人员看的,主要给出系统的部署环境模型,包括网络环境、硬件环境和软件环境。下图是系统部署网络环境模型图。

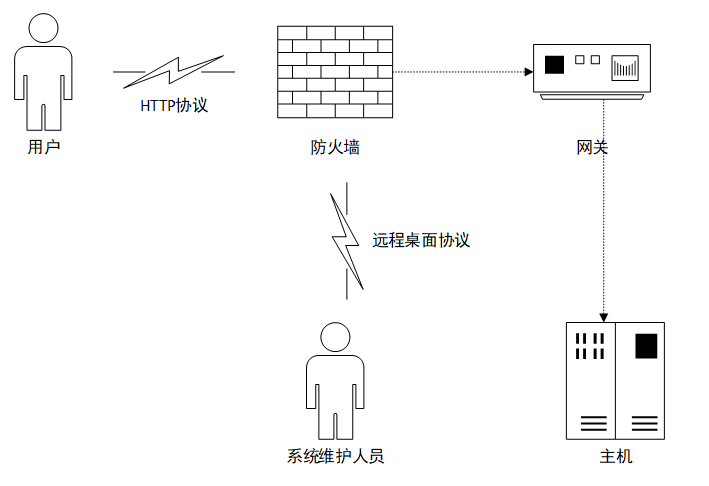

图 4 系统部署网络环境模型图

从上面网络环境模型图中可以看出,系统部署只需要一台主机,要求支持HTTP协议和远程桌面协议。系统可以考虑部署到阿里云或腾讯云。

系统的架构设计主要涉及到三种模型图,分别是逻辑架构模型、开发架构模型和物理架构模型。逻辑架构模型一般采用系统流程图和系统结构图建模;开发架构模型没有标准的模型图,可以使用PPT或Visio绘图工具进行绘制;物理架构模型主要是由网路环境、硬件和软件环境组成。
