ER图和关系模型到MySQL数据库表
3209字,阅读需时11分钟

本篇主要介绍了MySQL数据库表从ER图到关系模型,再到数据库表的创建过程及其表结构的修改。通过本篇的学习,可以掌握以下内容:

● 应用ER图和关系模型创建数据库表

● 数据库表结构的修改


1、mooc数据库表的ER图和关系模型

在创建数据库表之前,首先需要设计数据库表。设计数据库表的主要工具是ER图,使用ER图设计数据库表详见《数据库实体联系模型与关系模型》一文。mooc数据库表的ER图如下。


图 1 mooc数据库ER图

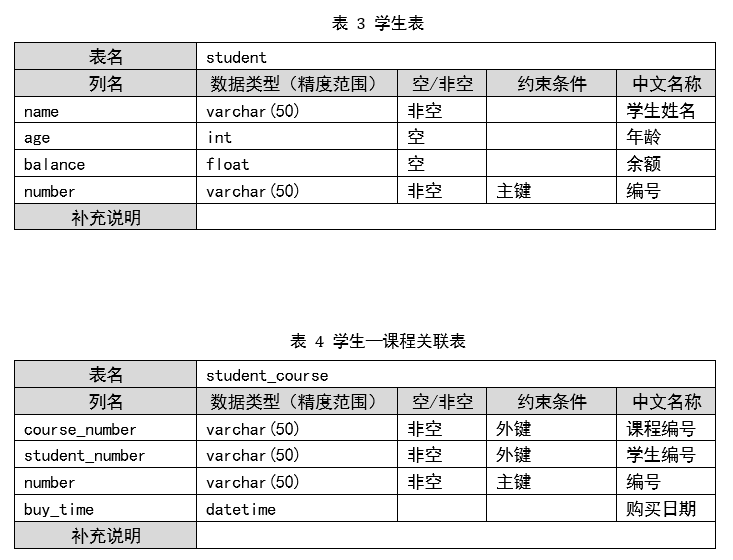

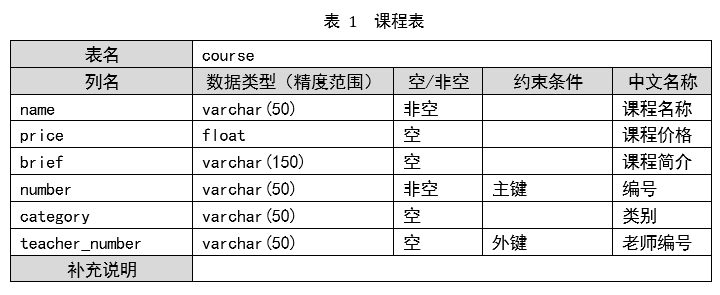

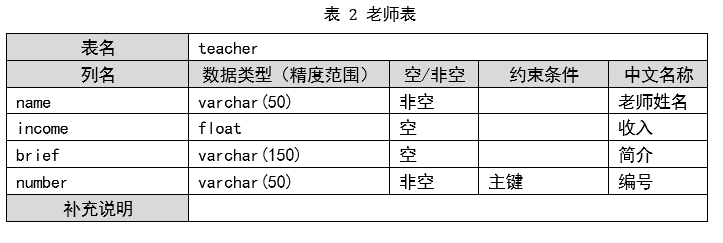

ER图给出了mooc数据库表的图形化描述,但还缺乏建立数据库表必要的字段名称、字段类型等信息。还需要把ER图归纳为满足一定约束条件二维表的形式,才可以开始创建数据库表。mooc数据库二维表见下表。




2、MySQL数据库常用字段数据类型

表结构是由多个字段构成的,定义字段时需要定义字段的名称、数据类型、数据大小及其数据格式等内容。MySQL提供了一组预定义的数据规则,用于描述数据类型、数据大小及格式。当我们定义字段数据类型时,需要遵循这些规则。MySQL预定义的数据规则大体分为日期和时间、数值和字符串,下面分别给予说明。

(1)日期和时间

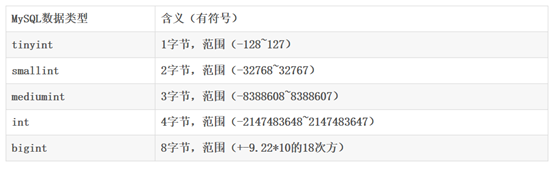

(2)整型数值

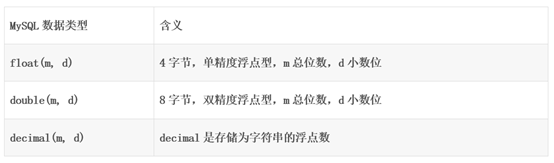

(3)浮点数值


浮点数值类型带有附加参数,m表示数值总的位数,d表示小数占的位数。例如,float(7,3) 表示数值总位数不会超过 7 位数字,小数点后面带有 3 位数字。对于小数点后面的位数超过允许范围的值,MySQL 会自动将它四舍五入为最接近它的值,因此使用浮点类型的时候,数值的精度会影响到查询操作。

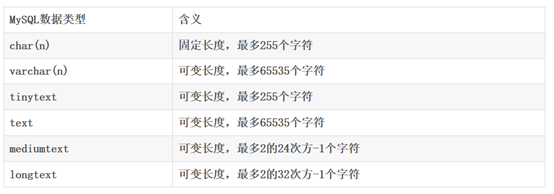

(4)字符串


其中,char类型占用固定的存储空间,与char类型的字段值大小无关。varchar类型的存储空间是动态变化的,占用存储空间的大小与存储的内容相关。这里需要注意的是,char和varchar的长度是指可存储字符的个数,并不代表字节个数。


3、新建mooc数据库表

有了mooc数据库二维表,就可以开始创建数据库表了。使用MySQL命令或Navicat等数据库管理工具都可以创建数据库表。这里重点介绍使用MySQL命令创建数据库表,Navicat等数据库管理工具基本都是图形用户界面程序,操作相对容易掌握,这里就不再介绍了。

创建数据库表的MySQL命令语句如下:

create table table_name (column_name column_type [约束条件] [, column_name column_type [约束条件]…]);

其中,create table为命令串,table_name为创建表的名称,column_name为字段名称,column_type为字段数据类型,约束条件是字段约束项,可以允许有多个字段约束项,每个字段约束项之间用英文空格分隔。可以允许有多个字段,每个字段之间用英文逗号分隔。

下面的语句分别创建course表、teacher表、student表、student_course表。

//创建course表
create table course(
   name varchar(50) not null,
   number varchar(50) not null,
   price float(6,2),
   brief varchar (150),
   category varchar (50),
teacher_number varchar (50) not null,
   primary key (number)
);
//创建teacher表
create table teacher(
name varchar(50) not null,
   number varchar(50) not null,
   income float(8,2),
   brief varchar (150),
   primary key (number)
);
//创建student表
create table student (
name varchar(50) not null,
   number varchar(50) not null,
   balance float(8,2),
   age int,
   primary key (number)
);
//创建学生课程关联表
create table student_course (
course_number varchar(50) not null,
teacher_number varchar(50) not null,
   number varchar(50) not null,
buy_time date,
   primary key (number)
);

其中,命令中not null是字段约束项,表示该字段不能为空。primary key用于定义哪个字段作为主键,可以定义多个主键,每个主键之间用英文逗号分隔。


3 、修改mooc数据库表结构

表创建完成后,由于各种原因可能需要修改表的结构。例如,在原有的表中增加字段或者删除字段,修改字段的数据类型等。

添加字段

MySQL添加字段的命令语句如下:

alter table 表名 add 字段1[, 字段2…]

例如,需要在course表增加时间字段和类型字段,可以使用下面的命令:

alter table course

    add create_time date not null,

    add type varchar(10);

修改字段

MySQL修改字段的命令语句如下:

alter table 表名称 change 字段名称 字段名称 字段类型 [是否允许非空];

例如,需要修改course表type字段的名称和类型,字段名称修改为course_type,数据类型修改为int。可以使用下面的命令:

alter table course

    change type course_type int;

删除字段

MySQL修改字段的命令语句如下:

alter table 表名称 drop column 字段名称[, drop column 字段名称…]

例如,要删除course表的create_time字段和course_type字段,可以使用下面的命令:

alter table course

    drop column create_time,

drop column course_type;

■ 课程小结

(1)在创建数据库表之前,首先要进行表的设计,设计表的主要工具就是ER图,ER图给出了数据库表的图形化描述,但还缺乏建立数据库表必要的字段名称、字段类型等信息。因此还需要把ER图归纳为满足一定约束条件的二维表的形式,才可以开始创建表。

(2)MySQL提供了一组用于创建和管理数据库表的命令,通过这些命令可以建立新表、修改表原有的结构。当然也可以使用Navicat等工具可视化地管理数据库表。
